ワイアレスドアロック配線

アラームのオンオフに合わせて作動させるには配線しないといけません。

S-GLにはワイアレスドアロックが付いているので、その配線にでも割り込めばいいかなと思い探したのですが見つかりません。

ドアのスイッチからとれるかとも思いましたが、そこまで配線するのもめんどだな、と。

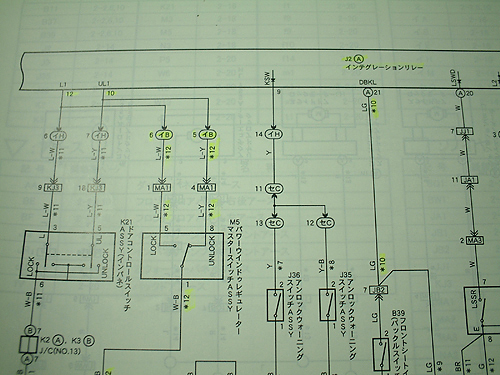

そこでまた配線図の出番です。

で、私はここからこのように配線しました。

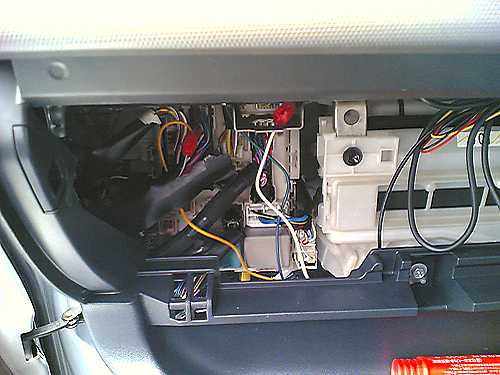

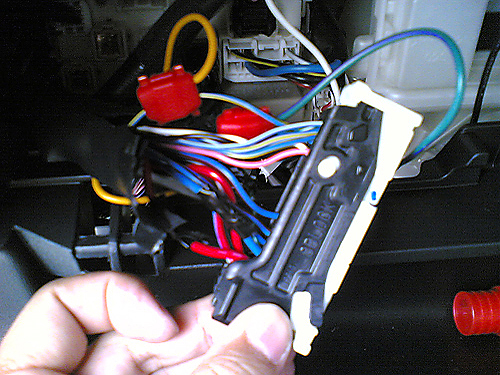

1枚目の写真の場所にある写真２のインテグレーションリレーの５、６の

ロックがL−Wの青白、アンロックがL−Y青黄。

配線図の＊12がパワーウインドー付き車で、＊11がパワーウインドー無し車となってます。

毎度ですが、私の車はS−GLです。私は無事動作していますが、配線情報のご利用は計画的に（笑）
